EIB（マイクロナノバブル）製品

EIB製品は、ここであげられた製品を基準に使用環境に応じて組み合わせ製作されますが、 特殊な環境に対応するためのカスタマイズ製品の製作も可能です。お気軽にお問い合わせください。

EIB-IPL13,20

配管方式

塩ビ管サイズ13A、および20Aの配管方式EIB発生モジュールです。管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。

EIB-IPL13 …

EIB-IPL20 …

EIB-IPL40,50

配管方式

塩ビ管サイズ40A、および50Aの配管方式EIB発生モジュールです。配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。　　　　

EIB-IPL40 …

EIB-IPL50 …

EIB-R

回転方式

EIB発生部を攪拌機に取り付け、回転させることによってEIBを発生させます。

EIB-R（Φ30×50）…

EIB-R（Φ30×100）…

EIB（マイクロナノバブル）製品

EIB製品は、ここであげられた製品を基準に使用環境に応じて組み合わせ製作されますが、 特殊な環境に対応するためのカスタマイズ製品の製作も可能です。お気軽にお問い合わせください。

EIB-IPL13,20

配管方式

塩ビ管サイズ13A、および20Aの配管方式EIB発生モジュールです。配管途中に接続する他、水中ポンプに接続し、投げ込み式として使用できます。

EIB-IPL13 …

EIB-IPL20 …

EIB-IPL40,50

配管方式

塩ビ管サイズ40A、および50Aの配管方式EIB発生モジュールです。配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。　　　

EIB-IPL40 …

EIB-IPL50 …

EIB-R

回転方式

EIB発生部を攪拌機に取り付け、回転させることによってEIBを発生させます。

EIB-R（Φ30×50）…

EIB-R（Φ30×100）…

EIB（マイクロナノバブル）製品

EIB製品は、ここであげられた製品を基準に使用環境に応じて組み合わせ製作されますが、特殊な環境に対応するためのカスタマイズ製品の製作も可能です。 お気軽にお問い合わせください。


EIB-IPL13,20 / 配管方式

塩ビ管サイズ13A、および20Aの配管方式EIB発生モジュールです。配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。

EIB-IPL13 …

EIB-IPL20 …


EIB-IPL40,50 / 配管方式

塩ビ管サイズ40A、および50Aの配管方式EIB発生モジュールです。配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。

EIB-IPL40 …

EIB-IPL50 …


EIB-R / 回転方式

EIB発生部を攪拌機に取り付け、回転させることによってEIBを発生させます。

EIB-R（Φ30×50）…

EIB-R（Φ30×100）…

EIB-IPL13

配管方式


シリーズ最小の配管方式EIB発生モジュールです。 ホースや配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。


PDFダウンロード

仕　様

方　式配管方式
通気量 (ml/min)10～150(参考)
液流量 (l/min)7～13(参考)
配管サイズ13A
接続ねじサイズRp1/2
EIB発生部サイズΦ9×100

※液、ガス種により通気量、液流量は異なります。

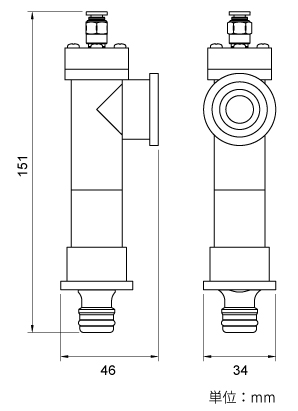

寸　法


　EIB-IPL13の使用方法

EIB-IPL13の使用方法として、ホースや配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

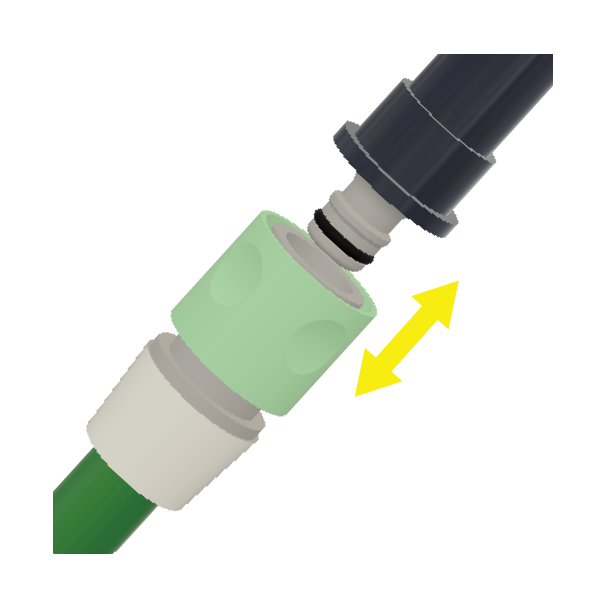

ホースに簡単接続

配管途中に設置

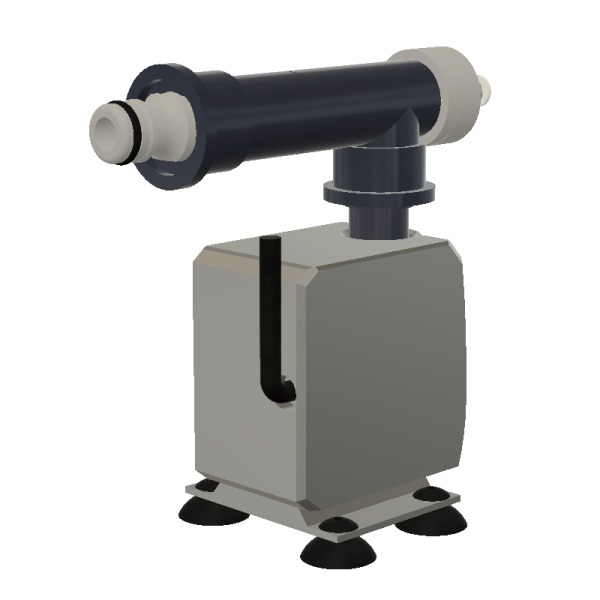

水中ポンプに接続


EIB-IPL20

配管方式


EIB-IPL13を一回り大きくした配管方式EIB発生モジュールです。 ホースや配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。


PDFダウンロード

仕　様

方　式配管方式
通気量 (ml/min)10～300(参考)
液流量 (l/min)16～30(参考)
配管サイズ20A
接続ねじサイズRp3/4
EIB発生部サイズΦ14×150

※液、ガス種により通気量、液流量は異なります。

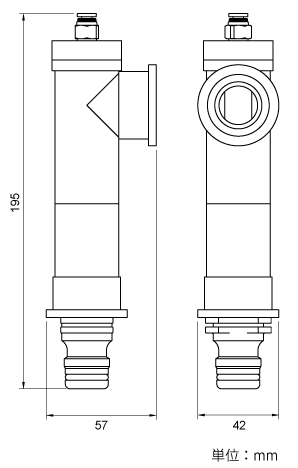

寸　法


　EIB-IPL20の使用方法

EIB-IPL20の使用方法として、配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

ホースに簡単接続

配管途中に設置

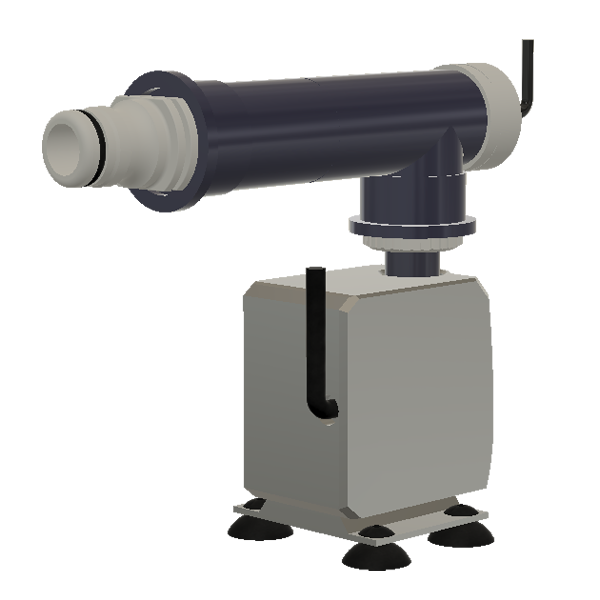

水中ポンプに接続


EIB-IPL13

配管方式


シリーズ最小の配管方式EIB発生モジュールです。ホースや配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。


PDFダウンロード


仕　様

方　式配管方式
通気量 (ml/min)10～150(参考)
液流量 (l/min)7～13(参考)
配管サイズ13A
接続ねじサイズRp1/2
EIB発生部サイズΦ9×100

※液、ガス種により通気量、液流量は異なります。


寸　法

　EIB-IPL13の使用方法

EIB-IPL13の使用方法として、配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

ホースに簡単接続

配管途中に設置

水中ポンプに接続


EIB-IPL20

配管方式


EIB-IPL13を一回り大きくした配管方式EIB発生モジュールです。ホースや配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。


PDFダウンロード

仕　様

方　式配管方式
通気量 (ml/min)10～300(参考)
液流量 (l/min)16～30(参考)
配管サイズ20A
接続ねじサイズRp3/4
EIB発生部サイズΦ14×150

※液、ガス種により通気量、液流量は異なります。


寸　法

　EIB-IPL20の使用方法

EIB-IPL20の使用方法として、配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

ホースに簡単接続

配管途中に設置

水中ポンプに接続

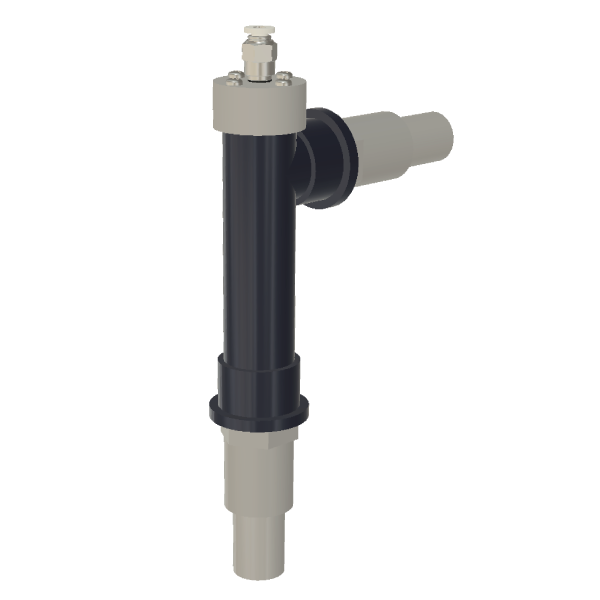

小型配管式EIB発生装置

EIB-IPL13

配管方式

シリーズ最小の配管方式EIB発生モジュールです。ホースや配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。

　　

仕　様

方　式配管方式
通気量 (ml/min)10～150(参考)
液流量 (l/min)7～13(参考)
配管サイズ13A
接続ねじサイズRp1/2
EIB発生部サイズΦ9×100

※液、ガス種により通気量、液流量は異なります。


寸　法

EIB-IPL13の使用方法

EIB-IPL13の使用方法として、配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

ホースに簡単接続


配管途中に設置


水中ポンプに接続


ビットモジュールの着脱

EIB発生部は着脱が容易で、洗浄・交換時のメンテナンス性に優れています。

　


PDFダウンロード

※EIB-IPL13の概要PDFが別画面で開きます。

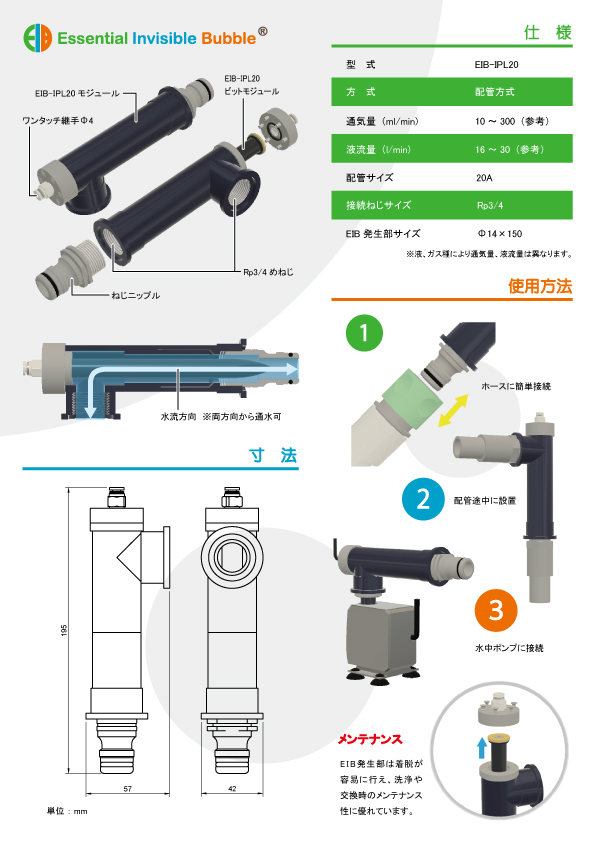

EIB-IPL20

配管方式

EIB-IPL13を一回り大きくした配管方式EIB発生モジュールです。ホースや配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。

　　

仕　様

方　式配管方式
通気量 (ml/min)10～300(参考)
液流量 (l/min)16～30(参考)
配管サイズ20A
接続ねじサイズRp3/4
EIB発生部サイズΦ14×150

※液、ガス種により通気量、液流量は異なります。


寸　法

EIB-IPL20の使用方法

EIB-IPL20の使用方法として、配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

ホースに簡単接続

配管途中に設置

水中ポンプに接続

ビットモジュールの着脱

EIB発生部は着脱が容易で、洗浄・交換時のメンテナンス性に優れています。



PDFダウンロード

※EIB-IPL20の概要PDFが別画面で開きます。

EIB-IPL40

配管方式


配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。 またEIB発生部は直列に繋ぐことが出来、必要に応じて通気量を増やすことが出来ます。


PDFダウンロード

仕　様

方　式配管方式
通気量 (ml/min)100～2000(参考)
液流量 (l/min)60～105(参考)
配管サイズ40A
EIB発生部サイズΦ30×300

※液、ガス種により通気量、液流量は異なります。


寸　法


　EIB-IPL40の使用方法

EIB-IPL40の使用方法として、配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

配管途中に設置

投げ込み式

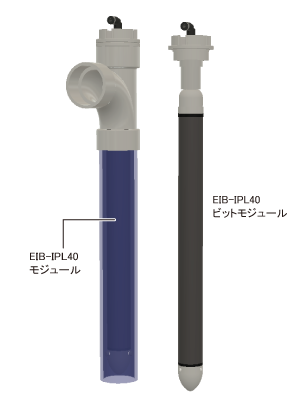

ビットモジュールの着脱

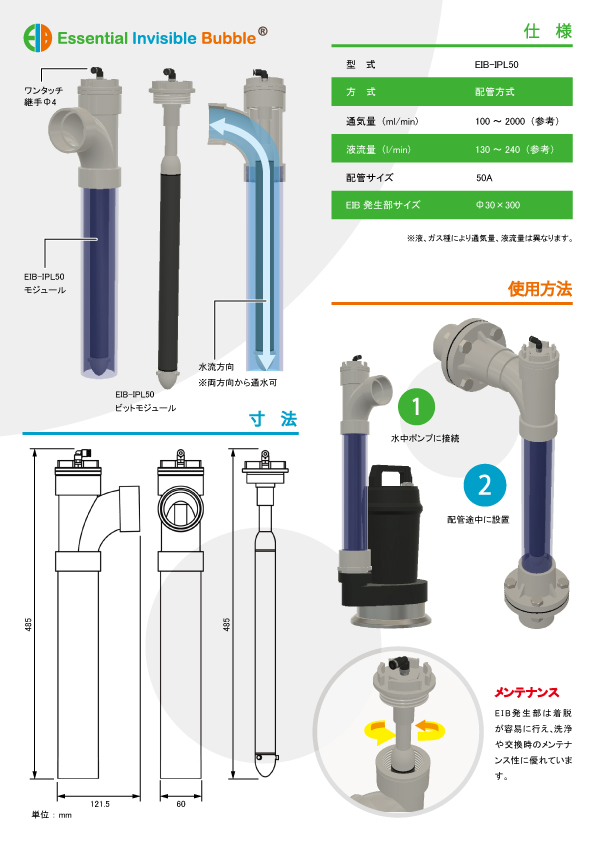

EIB-IPL50

配管方式


EIB-IPL40のEIB発生部のサイズはそのままに配管径を大きくしたモデルです。配管内の異物詰まりを軽減出来ます。


PDFダウンロード

仕　様

方　式配管方式
通気量 (ml/min)100～2000(参考)
液流量 (l/min)130～240(参考)
配管サイズ50A
EIB発生部サイズΦ30×300

※液、ガス種により通気量、液流量は異なります。


寸　法


　EIB-IPL50の使用方法

EIB-IPL50の使用方法として、配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

配管途中に設置

投げ込み式

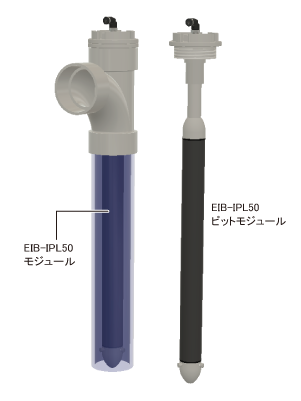

ビットモジュールの着脱


EIB-IPL40

配管方式

配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。 またEIB発生部は直列に繋ぐことが出来、必要に応じて通気量を増やすことが出来ます。


PDFダウンロード

仕　様

方　式配管方式
通気量 (ml/min)100～2000(参考)
液流量 (l/min)60～105(参考)
配管サイズ40A
EIB発生部サイズΦ30×300

※液、ガス種により通気量、液流量は異なります。


寸　法


　EIB-IPL40の使用方法

EIB-IPL40の使用方法として、配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

配管途中に設置

投げ込み式

ビットモジュールの着脱


EIB-IPL50

配管方式

EIB-IPL40のEIB発生部のサイズはそのままに配管径を大きくしたモデルです。配管内の異物詰まりを軽減出来ます。


PDFダウンロード

<

仕　様

方　式配管方式
通気量 (ml/min)100～2000(参考)
液流量 (l/min)130～240(参考)
配管サイズ50A
EIB発生部サイズΦ30×300

※液、ガス種により通気量、液流量は異なります。


寸　法


　EIB-IPL50の使用方法

EIB-IPL50の使用方法として、配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

配管途中に設置

投げ込み式

ビットモジュールの着脱


配管式EIB発生装置

EIB-IPL40

配管方式

配管途中に接続する他、水中ポンプに接続し、投げ込み式としても使用できます。 またEIB発生部は直列に繋ぐことが出来、必要に応じて通気量を増やすことが出来ます。

仕　様

方　式配管方式
通気量 (ml/min)100～2000(参考)
液流量 (l/min)60～105(参考)
配管サイズ40A
EIB発生部サイズΦ30×300

※液、ガス種により通気量、液流量は異なります。


寸　法


EIB-IPL40の使用方法

EIB-IPL40の使用方法として、配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

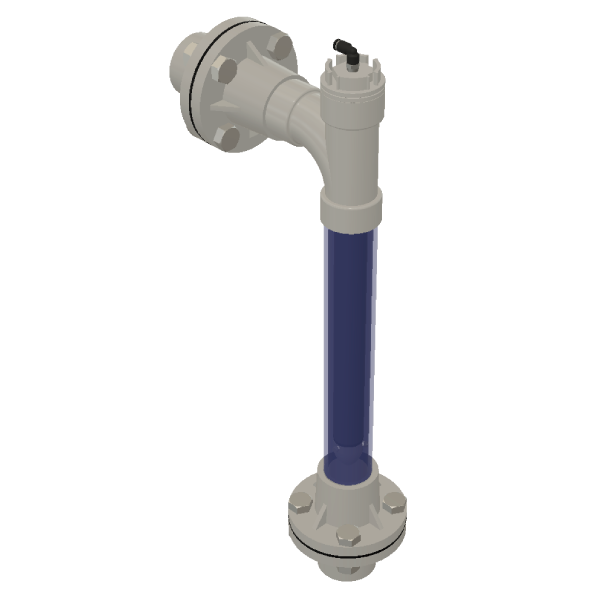

配管途中に設置

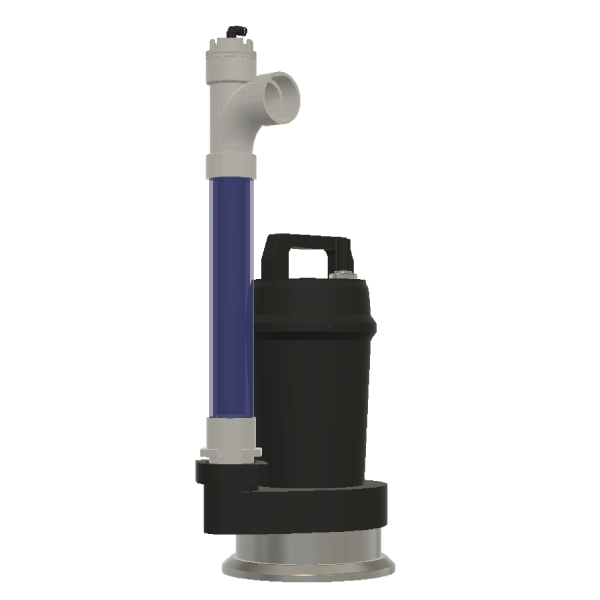

投げ込み式


ビットモジュールの着脱

EIB発生部は着脱が容易で、洗浄・交換時のメンテナンス性に優れています。



PDFダウンロード

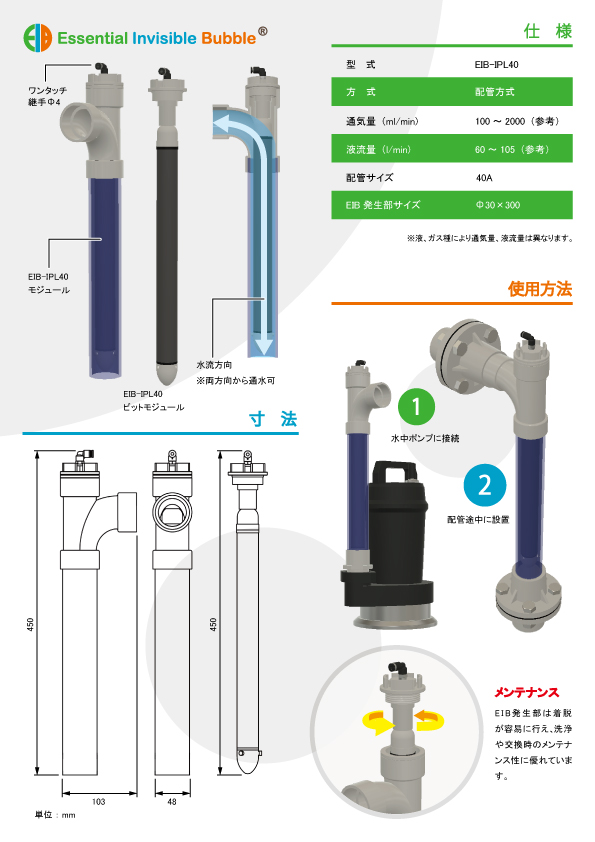

※EIB-IPL40の概要PDFが別画面で開きます。

EIB-IPL50

配管方式

EIB-IPL40のEIB発生部のサイズはそのままに配管径を大きくしたモデルです。配管内の異物詰まりを軽減出来ます。

仕　様

方　式配管方式
通気量 (ml/min)100～2000(参考)
液流量 (l/min)130～240(参考)
配管サイズ50A
EIB発生部サイズΦ30×300

※液、ガス種により通気量、液流量は異なります。


寸　法


EIB-IPL50の使用方法

EIB-IPL50の使用方法として、配管途中に設置する方法と水中ポンプに取り付け、投げ込み式として使用する方法があります。

配管途中に設置

投げ込み式

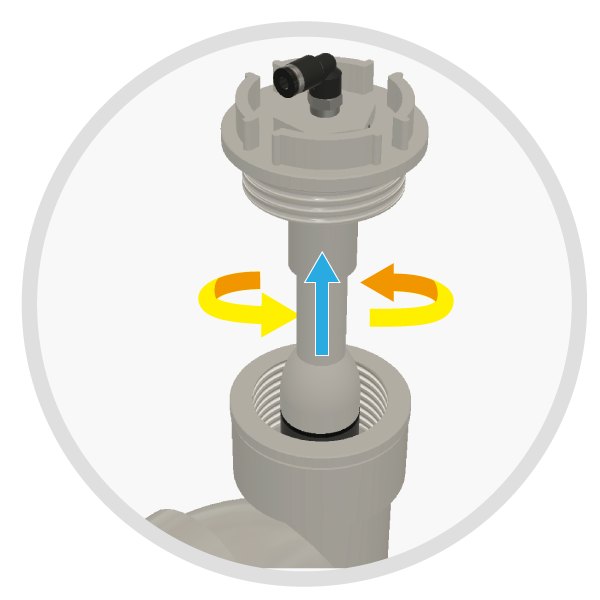

ビットモジュールの着脱

EIB発生部は着脱が容易で、洗浄・交換時のメンテナンス性に優れています。



PDFダウンロード

※EIB-IPL50の概要PDFが別画面で開きます。

EIB-R(Φ30×50)

回転方式

EIB発生部を攪拌機などで回転させEIBを生成します。 配管方式のように液流を必要としません。また気泡が合一しづらく、細かな泡が安定して生成されます。 発生状況はこちらから


PDFダウンロード

仕　様

方　式回転方式
通気量 (ml/min)10～200(参考)
回転数 (rpm)1000～3000(参考)
EIB発生部サイズΦ30×50

※液、ガス種により通気量、回転数は異なります。


寸　法


　EIB-R(Φ30×50)の使用方法

EIB-R(Φ30×50)の使用方法として、ビーカー、および水槽内等で手軽にEIBを生成出来ます。
※Φ8攪拌棒を貫通設置できる撹拌機に設置可能です。

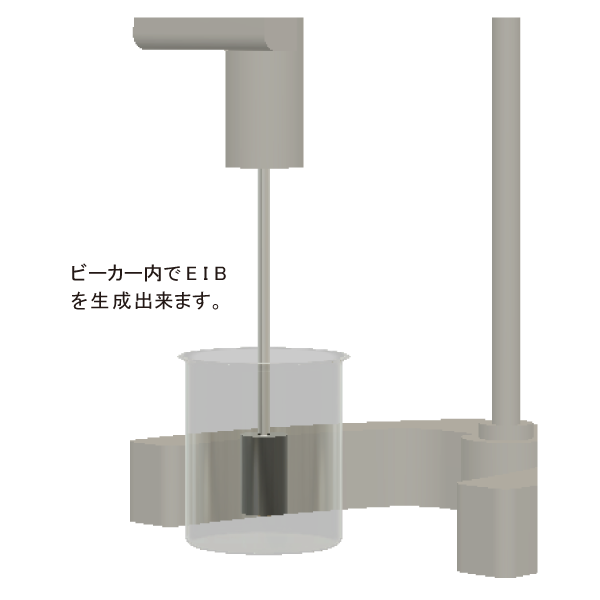

ビーカー内でのEIB生成

ビットモジュールの着脱

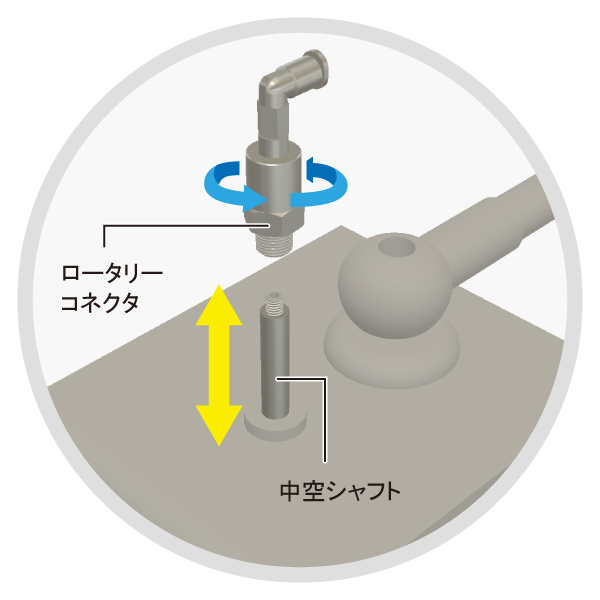

中空シャフトの着脱

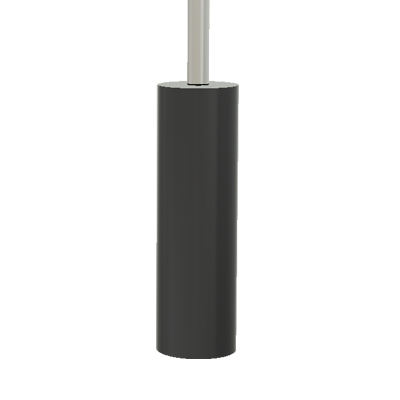

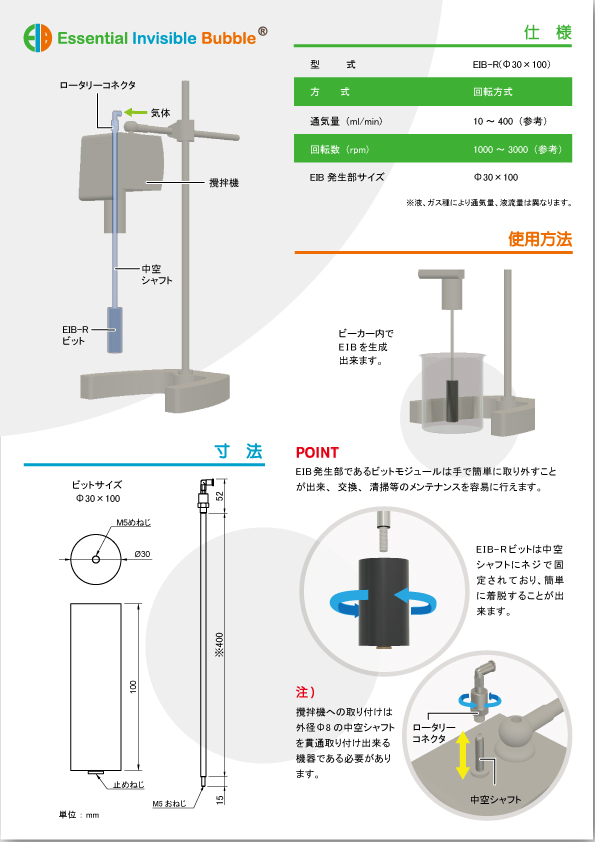

EIB-R(Φ30×100)

回転方式

EIB発生部を攪拌機などで回転させEIBを生成します。 配管方式のように液流を必要としません。また気泡が合一しづらく、細かな泡が安定して生成されます。 発生状況はこちらから


PDFダウンロード

仕　様

方　式回転方式
通気量 (ml/min)10～400(参考)
回転数 (rpm)1000～3000(参考)
EIB発生部サイズΦ30×100

※液、ガス種により通気量、回転数は異なります。

寸　法

　EIB-R(Φ30×100)の使用方法

EIB-R(Φ30×100)の使用方法として、ビーカー、および水槽内等で手軽にEIBを生成出来ます。
※Φ8攪拌棒を貫通設置できる撹拌機に設置可能です。

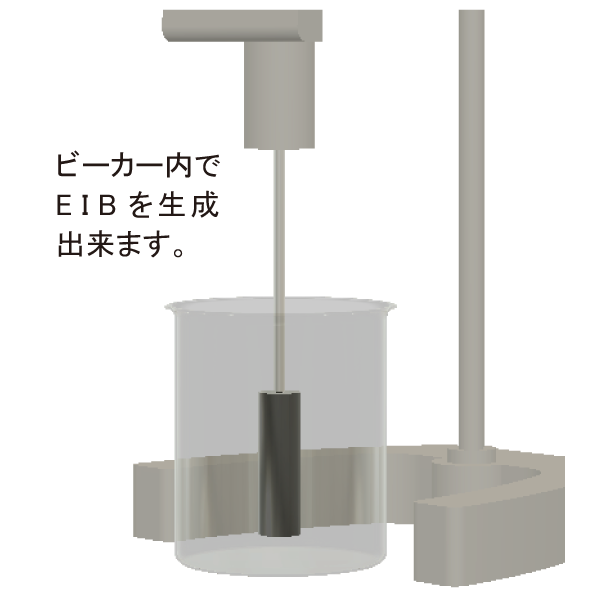

ビーカー内でのEIB生成

ビットモジュールの着脱

中空シャフトの着脱



EIB-R(Φ30×50)

回転方式

EIB発生部を攪拌機などで回転させEIBを生成します。 配管方式のように液流を必要としません。また気泡が合一しづらく、細かな泡が安定して生成されます。 発生状況はこちらから


PDFダウンロード

仕　様

方　式回転方式
通気量 (ml/min)10～200(参考)
回転数 (rpm)1000～3000(参考)
EIB発生部サイズΦ30×50

※液、ガス種により通気量、回転数は異なります。


寸　法

　EIB-R(Φ30×50)の使用方法

EIB-R(Φ30×50)の使用方法として、ビーカー、および水槽内等で手軽にEIBを生成出来ます。
※Φ8攪拌棒を貫通設置できる撹拌機に設置可能です。

ビットモジュールの着脱

中空シャフトの着脱

ビーカー内でのEIB生成



EIB-R(Φ30×100)

回転方式

EIB発生部を攪拌機などで回転させEIBを生成します。 配管方式のように液流を必要としません。また気泡が合一しづらく、細かな泡が安定して生成されます。 発生状況はこちらから


PDFダウンロード

仕　様

方　式回転方式
通気量 (ml/min)10～400(参考)
回転数 (rpm)1000～3000(参考)
EIB発生部サイズΦ30×100

※液、ガス種により通気量、回転数は異なります。


寸　法

　EIB-R(Φ30×100)の使用方法

EIB-R(Φ30×100)の使用方法として、ビーカー、および水槽内等で手軽にEIBを生成出来ます。
※Φ8攪拌棒を貫通設置できる撹拌機に設置可能です。

ビーカー内でのEIB生成

ビットモジュールの着脱

中空シャフトの着脱

回転式EIB発生装置

EIB-R(Φ30×50)

回転方式

EIB発生部を攪拌機などで回転させEIBを生成します。 配管方式のように液流を必要としません。また気泡が合一しづらく、細かな泡が安定して生成されます。 発生状況はこちらから

仕　様

方　式回転方式
通気量 (ml/min)10～200(参考)
回転数 (rpm)1000～3000(参考)
EIB発生部サイズΦ30×50

※液、ガス種により通気量、回転数は異なります。

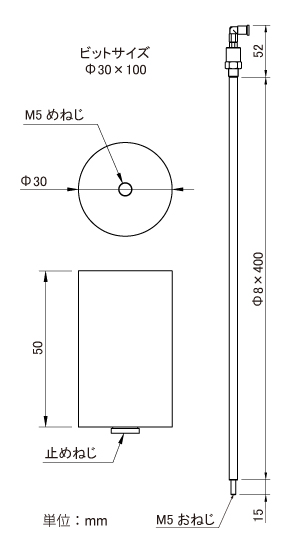

寸　法


EIB-R(Φ30×50)の使用方法

EIB-R(Φ30×50)の使用方法として、ビーカー、および水槽内等で手軽にEIBを生成出来ます。
※Φ8攪拌棒を貫通設置できる撹拌機に設置可能です。

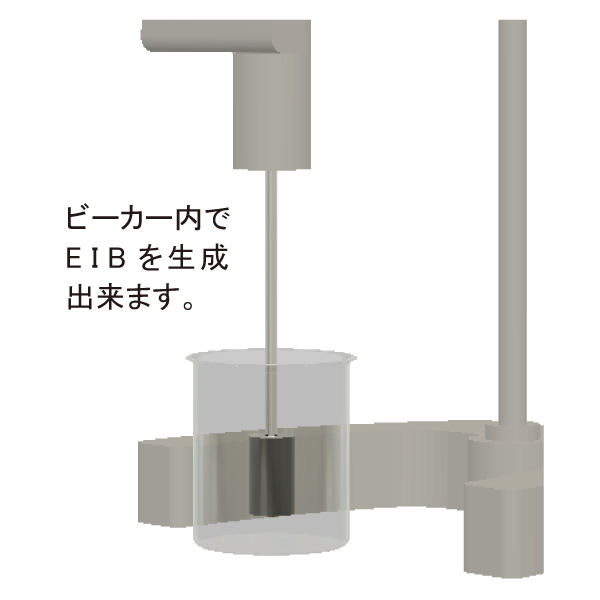

ビーカー内でのEIB生成

ビットモジュールの着脱

中空シャフトの着脱



　

ビットモジュール、中空シャフトの着脱



PDFダウンロード

※EIB-R（Φ30×50）の概要PDFが別画面で開きます。

EIB-R(Φ30×100)

回転方式

EIB発生部を攪拌機などで回転させEIBを生成します。 配管方式のように液流を必要としません。また気泡が合一しづらく、細かな泡が安定して生成されます。 発生状況はこちらから

仕　様

方　式回転方式
通気量 (ml/min)10～400(参考)
回転数 (rpm)1000～3000(参考)
EIB発生部サイズΦ30×100

※液、ガス種により通気量、回転数は異なります。


寸　法

EIB-R(Φ30×100)の使用方法

EIB-R(Φ30×100)の使用方法として、ビーカー、および水槽内等で手軽にEIBを生成出来ます。
※Φ8攪拌棒を貫通設置できる撹拌機に設置可能です。

ビーカー内でのEIB生成

ビットモジュールの着脱

中空シャフトの着脱



ビットモジュール、中空シャフトの着脱



PDFダウンロード

※EIB-R（Φ30×100）の概要PDFが別画面で開きます。
